3GKW-RW/S 0.6/1KV薄壁多芯电缆
应用
多芯电力及控制电缆，适合铁路车辆内外保护性，固定安装，用于直流或交流电技术特别是变流技术中固定或移动部件的连接。
标准
- BS 6853 -1a
- DIN 5510-1 1-4
- NFF 16-101 F0
- EN 45545-2

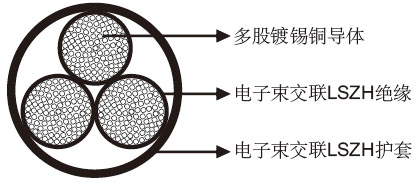

结构
- • 导体：Class 5 多股镀锡铜导体，遵照IEC 60228/VDE0295 标准。
• 绝缘： 电子束交联LSZH 材料。
• 护套：电子束交联LSZH 材料。
20℃时的电气特性
| 标称导体截面积 | mm² | 0.5 | 0.75 | 1 | 1.5 | 2.5 |
| 最大导体电阻 | Ω/km | 40.1 | 26.7 | 20.0 | 13.7 | 8.21 |
| 电压 | KV | 0.6/1 | ||||
机械和热性能
- 最小弯曲半径：4xOD ( 固定安装) ；6xOD ( 移动安装)
温度范围：-60℃ ~+120℃ ( 固定安装) ；-40℃ ~+90℃ ( 移动安装)
短路温度：+280℃
尺寸和重量
| 芯数&标称导体截面积 No.×mm² |
导体股数/每股直径 No/mm |
标称绝缘厚度 mm |
标称外径 mm |
标称重量 kg/km |
| 2×0.5 | 16/0.20 | 0.3 | 4.4 | 29 |
| 3×0.5 | 16/0.20 | 0.3 | 4.6 | 36 |
| 4×0.5 | 16/0.20 | 0.3 | 5.0 | 44 |
| 5×0.5 | 16/0.20 | 0.3 | 5.4 | 52 |
| 6×0.5 | 16/0.20 | 0.3 | 5.9 | 62 |
| 2×2×0.5 | 16/0.20 | 0.3 | 6.5 | 58 |
| 4×2×0.5 | 16/0.20 | 0.3 | 8.7 | 99 |
| 2×0.75 | 24/0.20 | 0.3 | 4.75 | 35 |
| 3×0.75 | 24/0.20 | 0.3 | 5.2 | 48 |
| 4×0.75 | 24/0.20 | 0.3 | 5.6 | 58 |
| 6×0.75 | 24/0.20 | 0.3 | 6.7 | 83 |
| 2×2×0.75 | 24/0.20 | 0.3 | 7.75 | 81 |
| 2×1.0 | 32/0.20 | 0.3 | 5.1 | 45 |
| 3×1.0 | 32/0.20 | 0.3 | 5.4 | 54 |
| 4×1.0 | 32/0.20 | 0.3 | 5.8 | 64 |
| 6×1.0 | 32/0.20 | 0.3 | 7.3 | 98 |
| 10×1.0 | 32/0.20 | 0.3 | 8.9 | 150 |
| 25×1.0 | 32/0.20 | 0.3 | 12.8 | 324 |
| 2×1.5 | 30/0.25 | 0.3 | 6.0 | 63 |
| 3×1.5 | 30/0.25 | 0.3 | 6.3 | 76 |
| 4×1.5 | 30/0.25 | 0.3 | 6.9 | 94 |
| 5×1.5 | 30/0.25 | 0.3 | 7.7 | 120 |
| 6×1.5 | 30/0.25 | 0.3 | 8.5 | 141 |
| 8×1.5 | 30/0.25 | 0.3 | 10.2 | 201 |
| 10×1.5 | 30/0.25 | 0.3 | 10.5 | 216 |
| 18×1.5 | 30/0.25 | 0.3 | 13.4 | 358 |
| 2×2.5 | 50/0.25 | 0.4 | 7.2 | 98 |
| 3×2.5 | 50/0.25 | 0.4 | 7.5 | 122 |
| 4×2.5 | 50/0.25 | 0.4 | 8.7 | 147 |
| 5×2.5 | 50/0.25 | 0.4 | 9.3 | 180 |
| 6×2.5 | 50/0.25 | 0.4 | 10.6 | 223 |
